تم تصميم وحدة إنارة الأنفاق IP66 للبيئات القاسية وعالية الاهتزاز
نطاق الطاقة 50-600 واط؛ كفاءة النظام 100-130 لومن/وات
SMD3030 LED مع سائق Meanwell/Sosen؛ يف ≥0.9؛ خالية من الوميض
CCT 2700–7000K (3000K/4000K/6500K نموذجي)
غلاف من الألومنيوم + زجاج مقسى مقاوم للانفجار؛ قوس قابل للتعديل 180 درجة
مدخل عالمي تيار متردد 85-265 فولت؛ ضمان 3-5 سنوات
| الكمية: | |
|---|---|
BS-تون
Bestshow
تم تصميم مصباح الأنفاق LED ليناسب أنفاق العالم الحقيقي - وليس فقط صور الكتالوج - ويوفر إضاءة متسقة للطريق، ووهجًا يمكن التحكم فيه، ووقت تشغيل يمكن الاعتماد عليه. يبدو الجسم المصنوع من الألومنيوم المصبوب صلبًا عند اللمس؛ يتمتع الزجاج المقسى بثقل هادئ تلاحظه في اللحظة التي ينقر فيها على المزلاج. عندما تزأر حركة المرور، تظل وحدة الإنارة صامتة: لا توجد خشخشة أو وميض، بل مجرد شعاع أبيض ثابت يسطح الظلال ويحافظ على هدوء السائقين خلال فترة التحول.
عندما تتلاشى الألوان القديمة من HPS، تعمل وحدة الإنارة هذه على استعادة التباين بحيث تتم قراءة علامات الطريق بشكل أوضح و'تنبثق' الأشياء في وقت سابق في الرؤية المحيطية للسائق. أضف الدعامة القابلة للتعديل ويمكنك ضبط زاوية التصويب بدقة أثناء التشغيل - التعديلات الدقيقة التي تسمعها كخدش معدني ناعم، ثم تأمين الثقة.
| مواصفات | العنصر |
|---|---|
| نموذج | BS-TUN (BS-تون) |

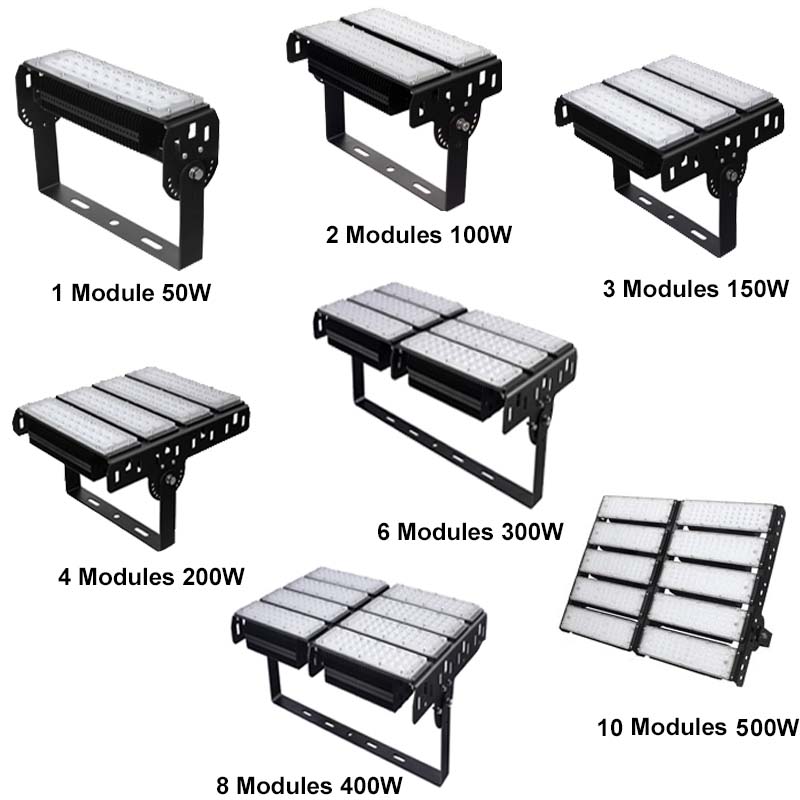

| القوة الكهربائية | 50 واط / 100 واط / 200 واط / 300 واط / 400 واط / 500 واط / 600 واط |
| جهد الإدخال | تيار متردد 85-265 فولت |
| عامل القوة | ≥0.9 |
| مصدر LED/رقاقة | مصلحة الارصاد الجوية (SMD3030؛ إبيستار / سنان) |
| فعالية | 100-130 لومن/وات |
| CCT | 2700–7000 كلفن (3000 كلفن نموذجي / 4000 كلفن / 6500 كلفن) |
| مادة | الألومنيوم + الزجاج المقسى المقاوم للانفجار |
| سائق | مانويل / سوسن؛ خالي من الوميض |
| تصنيف IP | IP66 |
| تصاعد | الجدار / الأرض / السقف؛ دعامة قابلة للتعديل 180 درجة |
| ضمان | 3-5 سنوات |

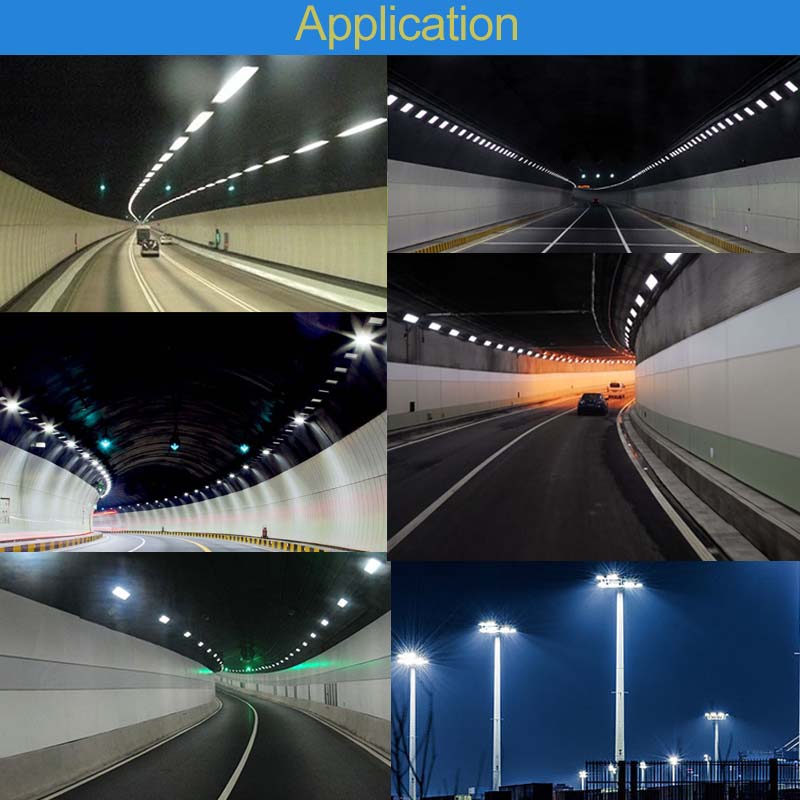

| التطبيقات | الطريق السريع، مترو الأنفاق، النفق، المستودع، المصنع، المدرسة، المستشفى، صالة العرض، الفناء، الحديقة، الحديقة، الشارع، الطريق، المسار، موقف السيارات، الساحة العامة، بلازا، المطار، المزرعة، منطقة الحياة البرية، القاعدة العسكرية |
الممرات السفلية والأنفاق الطويلة : تساعد الإضاءة المستقرة والوهج المنخفض في الحفاظ على راحة السائق خلال مناطق التكيف ليلاً ونهارًا.
التعديل التحديثي من HPS : توفير ما يصل إلى رقمين من الطاقة والصيانة من خلال كفاءة أعلى وعمر L70 طويل؛ عدد أقل من عمليات الإغلاق لإعادة الإضاءة.
البوابات الصناعية وممرات الخدمات : مقاومة للغبار بمعيار IP66 مع دروع زجاجية قوية ضد الصدمات والجسيمات المحمولة بالهواء.
ميزانيات البلديات : التكلفة الإجمالية للملكية يمكن التنبؤ بها من خلال برامج تشغيل موحدة (Meanwell/Sosen) والجهد العالمي.
الوضوح البصري : يزيد اللون الأبيض المحايد/البارد (4000K/5000–6500K) من تباين الكائن مقابل المصادر الكهرمانية القديمة.
التفكير التوزيعي : اختيار البصريات لدعم تخطيطات الشعاع المضاد، أو الطويل الضيق، أو المتقاطع؛ قم بدمج الزوايا مع إمالة الدعامة للشبكات المثبتة على الحائط أو السقف.
التوحيد والتوهج : يؤدي التوحيد الأعلى على الرصيف إلى تحسين مسافات التعرف؛ الزجاج المقسى يساهم في الراحة البصرية. تعمل برامج التشغيل الخالية من الوميض على حماية أداء الكاميرا/ANPR.
التوثيق : ملفات IES متاحة عند الطلب؛ دعم المساعدة في التخطيط للوصول إلى متوسط النصوع المستهدف ونسب التوحيد لكل مواصفات المشروع.
قائمة مراجعة التقديم المقترحة
متوسط النصوع المستهدف (قرص مضغوط/م²) والتوحيد (Uo، UI)
ارتفاع التركيب / التباعد / زاوية الهدف
خطة سطوع منطقة المدخل/العتبة (النهار مقابل الليل)
ملفات IES وتقرير الحساب
المحرك والإدخال : تيار متردد 85-265 فولت؛ يف ≥0.9؛ تصميم يراعي THD مع خيارات Meanwell/Sosen.
محرك LED : SMD3030، 100-130 لومن/وات، كفاءة النظام النموذجية.
الحماية : IP66 حماية من دخول الغبار/المياه؛ الزجاج المقسى المقاوم للانفجار يقاوم تأثير الحطام.
المسار الحراري : يعمل المبدد الحراري المصنوع من الألومنيوم بالكامل على سحب الحرارة بعيدًا عن مصابيح LED والمحرك، مما يعمل على تثبيت خرج اللومن خلال فترات الذروة الصيفية.
دورة الحياة : يقلل العمر التشغيلي الطويل من أحداث إغلاق المسار للصيانة، مما يحمي إنتاجية حركة المرور.
دعامة قابلة للتعديل (180 درجة) تمكنك من الإمالة الدقيقة لأنماط الشعاع المضاد؛ أدوات تثبيت قابلة للقفل تحافظ على الهدف من خلال الاهتزاز.
تركيب متعدد الأسطح : الجدار، السقف، أو الأرض؛ مناسبة لصفوف الجدران ذات العوارض المتقاطعة في الأنفاق الضيقة.
قابلية الخدمة : سطح يمكنك تنظيفه بالمسح؛ الزجاج المقسى يقاوم الخدوش الدقيقة؛ وصول السائق مصمم للمقايضات السريعة.
نصائح التكليف
ابدأ بالإعداد المسبق للقوس لكل عملية حسابية للتصميم، ثم قم بالتصويب الميداني بمقدار ±2–5° لضبط النصوع على الرصيف.
دوائر متداخلة لتمكين التعتيم المرحلي خلال ساعات الذروة.
التعتيم : التعتيم جاهز على مستوى السائق؛ يدعم الجدولة أو التخفيضات القائمة على أجهزة الاستشعار بين عشية وضحاها.
تقسيم المناطق : يمكن تجميع مناطق الدخول/العتبة/الداخلية/الخروج للإضاءة المتدرجة للتخفيف من تأثير 'الثقب الأسود'.
الوظيفة الإضافية : استشعار الإشغال/ضوء النهار وبوابات التحكم المتصلة بالشبكة متاحة عند الطلب (على أساس المشروع).
الدخول : IP66
المواد : غلاف من الألومنيوم + عدسة زجاجية مقواة مقاومة للانفجار
المعايير : CE / EMC / LVD / RoHS ； SAA / SASO كما هو مطلوب في السوق
الجودة : بنية تشغيل خالية من الوميض للبيئات الحرجة للسلامة
(يمكن مواءمة القوائم الإقليمية الإضافية حسب متطلبات المناقصة.)
تتيح خيارات CCT من 2700 إلى 7000 كلفن إمكانية الضبط الخاص بالبيئة؛ 3000 كلفن يقلل من التشتت في المناطق المعرضة للضباب؛ 4000-5000K يوازن بين الدقة والراحة.
عدسة زجاجية تتحمل الغسيل الروتيني بالنفث والحبيبات المحمولة بالهواء؛ تحافظ الأختام على الأداء في ظروف الغبار والرذاذ.
تحافظ مساحة الرأس الحرارية على الإلكترونيات داخل مناطق الراحة أثناء أحداث الصيف الحارة.
الطرق السريعة والأنفاق في المدينة : يهبط الضوء بشكل متساوٍ، لذا تبدو علامات الممرات واضحة؛ همهمة حركة المرور هي الصوت الوحيد.
البوابات اللوجستية : يتتبع الضوء الأبيض مسارات الرافعات الشوكية دون وجود أشرطة في لقطات CCTV.
محاور النقل : يساعد عرض الألوان بشكل أكثر وضوحًا على وضوح اللافتات وإيجاد طريق المسافر.
دعم التصميم إلى التشغيل : بدءًا من التخطيطات الضوئية وحتى أدلة توجيه الأقواس، نبقى على اطلاع حتى عملية التسليم.
ضمان التوريد : العلامات التجارية الرئيسية للسائقين (Meanwell/Sosen) للتوافر العالمي وقطع الغيار التي يمكن التنبؤ بها.
آليات مثبتة ميدانيًا : هيكل قوي من الألومنيوم وزجاج مقسى مقاوم للانفجار يقلل من الكسر ووقت التعطل.
CCT والطاقة المرنة : 50-600 واط مع CCT واسع النطاق، مما يجعل التعديلات التحديثية واضحة عبر قطاعات الأنفاق المختلطة.
س1: ما هي القوة الكهربائية التي يجب أن أختارها لتحديث HPS؟
قم بمطابقة نصوع الرصيف المستهدف والتباعد بدلاً من واط اللوحة. زوِّدنا بارتفاع التثبيت، والتباعد، والقرص المضغوط/المتر المربع المستهدف — وسنعيد تخطيطًا يتضمن القوة الكهربائية والبصرية الموصى بها.
س2: كيف يمكنك التحكم في الوهج عند منطقة الدخول؟
نحن نجمع بين التوزيع المناسب وإمالة الدعامة والتعتيم التدريجي من العتبة إلى الداخل، مما يحافظ على سلاسة التكيف.
س3: هل يمكنني التثبيت على الحائط لتخطيطات العوارض المتقاطعة في الأنفاق الضيقة؟
نعم. دعامة قابلة للتعديل تدعم التركيب على الحائط؛ سنوفر زوايا الهدف والتباعد.
س4: ماذا عن نوافذ الصيانة؟
عمر الخدمة الطويل والزجاج القوي يقللان من التدخلات؛ يكون وصول السائق أمرًا سهلاً عند الحاجة إلى عمليات مقايضة.
س 5: هل تدعم منصات التحكم المتصلة بالشبكة؟
تتوفر عمليات التكامل القائمة على المشروع. مشاركة البروتوكول واحتياجات تقسيم المناطق مع طلب عرض الأسعار.
